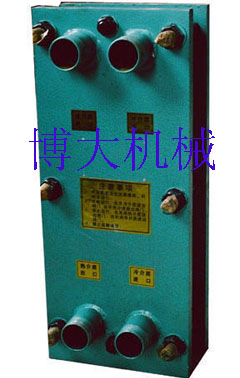

BR型板式换热器
一、概述
BR型板式换热器，具有换热效率高，物料流阻损失小，结构紧凑，温度控制灵敏，操作弹性大，装拆方便，使用寿命长等特点，是目前国内先进的高效节能换热设备。目前已广泛应用于冶金、矿山、石油、化工、电力、医药、食品、化纤、轻纺、造纸、船舶和集中供热等工业部门。
二.结构原理
BR型板式换热器是由许多冲压有波纹槽的金属薄板按一定间隔，四周通过垫片密封，并用框架和压紧螺栓重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热流体分开，使其分别在每块板片两侧的流道中流动，通过板片起先热交换。
|
序号
|
部件名称
|
功
能
|
|
1
|
固定压紧板
|
不与流体接触，用夹紧螺栓紧固后压紧垫片保证密封
|
|
2
|
换热板片
|
提供介质流道和换热表面
|
|
3
|
密封垫片
|
防止流体合成或泄露，并使之在不同板片间分配
|
|
4
|
接管、法兰
|
为流体提供进出口
|
|
5
|
上下导杆
|
承受板片的重量并保证安装尺寸，使板片在其间滑动，导杆通常比换热板组长，以便松开夹紧螺栓滑动各板检查清洗
|
|
6
|
滚动装置
|
使活动压紧板或中间隔板能够在上下导杆上滑动以便装拆检查维修
|
|
7
|
活动压紧板
|
与固定压紧板配对使用，可在导杆上滑动，以便装拆检查维修
|
|
8
|
前支柱
|
支撑换热器重量，使整个换热器组成一体
|
|
9
|
夹紧螺栓、螺母
|
压紧板片组，使换热器整体化保证密封，对于橡胶类密封垫一般在标牌上注有大和小压紧尺寸，当压紧到小尺寸时就要更换垫片
|
|
10
|
中间阁板
|
在固定压紧板和活动压紧板中间不同位置上安设中间隔板，可使一台设备同时处理多种介质，执行多段操作
|
二、规格及型号
|
规格型号 |
总换热面积 |
板片外形尺寸 |
单片换热面积 |
大处理量 |
|
BR1.6-300 |
120-400m2 |
1995x980x0.7 |
1.6 m2 |
400-760 m3/h |
|
BR1.3-300 |
100-300 m2 |
1770x980x0.7 |
1.304m2 |
300-760m3/h |
|
BR1.0-250 |
70-230m2 |
1975x722x0.7 |
1.07m2 |
150-500m3/h |
|
BR0.8-200 |
50-160m2 |
1716x606x0.7 |
0.84m2 |
100-400m3/h |
|
BR0.5-125 |
25-90m2 |
1500x460x0.6 |
0.5m2 |
80-250m3/h |
|
BR0.35-100 |
15-50m2 |
1218x390x0.6 |
0.35m2 |
30-150m3/h |
|
BR0.2-65 |
5-25m2 |
856x326x0.5 |
0.208m2 |
10-60m3/h |
|
BR0.1-40 |
2-14m2 |
612x266x0.5 |
0.109m2 |
3-35m3/h |
|
BR0.05-25 |
0.5-5m2 |
495x165x0.5 |
0.051m2 |
2-30m3/h |
|
