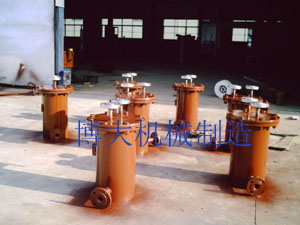

取样器、取样冷却器

一、取样冷却器概述
   取样冷却器用于锅炉房或发电厂内汽水化验取样冷却， 分炉水取样器、蒸汽取样器、给水取样器、疏水取样器、凝结水取样器。取样冷却后对给水质进行分析化验，锅炉及热力系统中的水大都温度较高，而高水温不便于取样，也不便于测定，在取样中应加以冷却，所以要把取样点的样品引进取样冷却器进行冷却，一般要求保证流量在500-700mL/min时，样品能冷取到30度以下，满足中华人民共和国电力行业DL/T 457—91的标准。

二、取样冷却器及系统

  1、取样器管材均采用不锈钢管，不能用碳钢管或黄铜管，以免样品在取样过程中被导管中的金属腐蚀产物污染。

  2、取样管分单盘管式和双重套管式。

  3、取样冷却器应具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。

  4、大型锅炉一般采用集中式取样分析装置，

  5、取样点及位置见表。

项目	取样点名称	取样点位置
给水	除氧器后给水	每根给水箱出口管
	省煤器进口给水	省煤器进口
炉水	分段蒸发锅炉炉水	按锅炉厂要求
饱和蒸汽	分段蒸发锅炉饱和蒸汽
再热器	高低温再热蒸汽
过热器	过热蒸汽和减温器蒸器
凝结水	分段蒸发锅炉凝结水	凝结水出口
疏水	加热器疏水	加热器疏水出口
	疏水箱疏水	疏水箱疏水出口
	暖风器疏水	暖风器疏水出口
生产回水	回水箱回水	每根回水管及出口
减温水	自制冷凝水	自制冷凝水管

三、取样冷却器订货说明
    1：取样器管为不锈钢，壳体为碳钢。
    2：取样冷却管一般选直径10、12、14、16、18mm（也可用户指定）接口可选焊接和法兰，冷却水接口为DN25，外螺纹。
    3：一般选型常为：QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。
    4：是否需组合式(即是否要支架、水槽、阀门等）。

四、取样冷却器规格型号

规 格 型 号	管内压力MPa	管内温度℃	冷却面积m2	取样管
QYL-133/0.25	<6.5	0-300	0.25	Ø10x1.5 Ø10x2 Ø12x1.5
QYL-159/0.32			0.32
QYL-219/0.45			0.45
QYL-273/0.54			0.54	Ø16x2 Ø18x2
QYL-219/0.69	<12.5 双盘管	300-540	0.69
QYL-273/0.92			0.92
