锅炉排汽消声器
一：用途及产品优点
锅炉排汽消声器主要用于电力、石油、化工、冶金、纺织等工业的锅炉蒸汽排放及其它气体消声排放的有效消声。是消除蒸汽排放性噪声的重要措施。各类锅炉排汽蒸汽不仅高温高压，且排放频带宽，衡量蒸汽排放消声器的好坏，主要考虑以下三个方面：
1、消声器的消声量能满足《工业企业噪声标准》的要求。
2、消声器能适应不同频率、高温和压力(低中高压、超高压、亚临界、超临界)。
3、消声器的结构性好（尺寸合理、强度高、寿命长、安装方便）。
二、消声器原理
锅炉排汽消声器是主要建立在“小孔喷注”理论结合阻抗扩容吸声的消声原理，锅炉蒸汽排放一般流速快，气流噪声高，需先以通孔扩流，经过多次通孔后的蒸汽在抗性扩张室得到降压降流，气流再经小孔喷出，喷出后其各倍频带的声功率已降低，而声压级的频率被推高到20000Hz以上范围，其噪声大为削弱，但部分频率的二次噪音 还需要进一步消声，我们在扩张室外加装阻性吸声棉结构，它系根据
降压体所发出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。当用户按要求安装后，消声量可达30-42分贝。使之达到<<工业企业噪声标准>>要求。
三、消声器定购选型
本厂生产的消声器是按各参数要求进行精心设计，在订购排汽消声器时须提供下列资料，才能获得最大的消声效果：
（1）蒸汽排放量多少(T/h)、压力、温度。
（2）排汽管通径、壁厚。
（3）结构可选定小孔式或抗喷阻复合型。一般用户选购复合型消声器，消声效果好，材质内部为不锈钢，壳体材料为碳钢；接管可选取焊接或法兰对接；支腿可选取腿式或耳式结构；
四、规格型号
型号举例说明如:PD-6/57
P-排汽消声器代号 D--排汽压力 6-排汽量
57-排汽管径
注:温度对选材很重要 温度≤350℃可选碳钢制造 ≥485℃应用不锈钢
≥530℃应用12Cr1MoV
|
型号
|
适用锅炉及参数
|
|
容量(t/h)
|
压力(Mpa)
|
温度(℃)
|
排量(t/h)
|
参考管径(mm)
|
|
PD-6/57
|
35
|
低压
0.5-2.5 |
≤400
|
6
|
57
|
|
PD-16/76 |
16
|
76
|
|
PD-20/89 |
20
|
89
|
|
PD-25/108 |
25
|
108
|
|
PD-30/133 |
30
|
133
|
|
PD-60/159 |
60
|
159
|
|
PD-90/219 |
90
|
219
|
|
PD-120/325 |
120
|
325
|
|
PD-160/426 |
160
|
426
|
|
PZ- 10/57
|
35
|
中压
3.82
|
450
|
10
|
57
|
|
PZ-15/57
|
15
|
57
|
|
PZ-25/76
|
65，75
|
25
|
76
|
|
PZ-30/89
|
30
|
89
|
|
PZ-40/108
|
130
|
40
|
108
|
|
PZ-60/133
|
60
|
133
|
|
PC-10/57
|
35
|
次高压
5.3
|
485
|
10
|
57
|
|
PC-15/57
|
15
|
57
|
|
PC-25/76
|
65，75
|
25
|
76
|
|
PC-30/89
|
30
|
89
|
|
PC-40/108
|
130
|
40
|
108
|
|
PC-80/133
|
80
|
133
|
|
PG- 30/76
|
220
|
高压
9.8
|
540
|
30
|
76
|
|
PG-60/133
|
60
|
133
|
|
PG-85/133
|
85
|
133
|
|
410
|
|
PG-100/133
|
100
|
133
|
|
PG-150/133
|
150
|
133
|
|
PCh-100/133 |
420，670 |
超高压13.73
|
540
|
100
|
133
|
|
PCh-150/133
|
670
|
150
|
133
|
|
PCh-200/133
|
200
|
133
|
|
PY-200/133
|
1025
|
17.36 |
540
|
200
|
133
|
|
PZR-40/133
|
420，670 |
13.73 |
540
|
40
|
133
|
|
PZR-100/168
|
1025
|
17.36
|
100
|
168
|

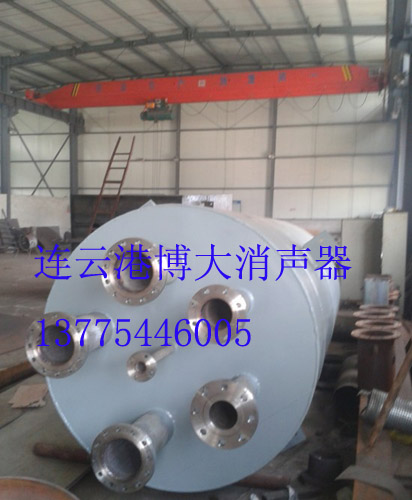

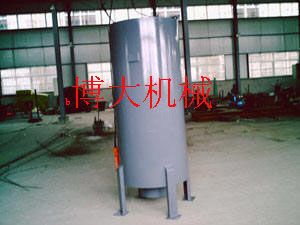

博大友情提醒：我公司图片为车间内消声器生产现场，与此相同者为假冒厂家（如宏庆辅机盗用），请考察定购，以免你遭受损失 |
