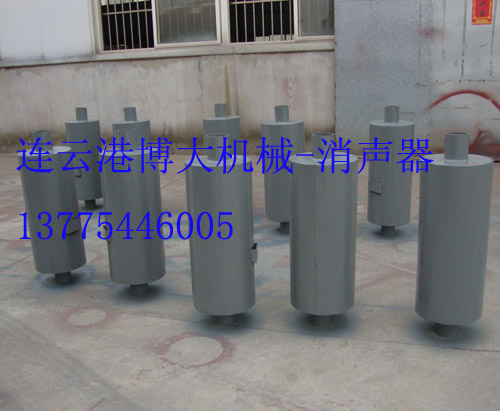

罗茨鼓风机消声器
一:概 述
罗茨风机消声器主要适用于降低罗茨系列风机的进气噪声，也可以用于对排气管道及其它高压风机的降噪，消声量15-30dB（A），压力损失少于500Pa。
二:规格型号
|
型号 |
法兰内径
d(mm) |
外径D(mm) |
长度L(mm) |
有效长度
L1(mm) |
******风量
(m3/min) |
|
DF-50 |
50 |
200 |
1000 |
800 |
1.3/2.5 |
|
DF-80 |
80 |
250 |
1200 |
1000 |
5/7 |
|
DF-150 |
150 |
400 |
1500 |
1200 |
10/20 |
|
DF-200 |
200 |
450 |
1700 |
1400 |
30/40 |
|
DF-300 |
300 |
600 |
1900 |
1600 |
60/80 |
|
DF-350 |
350 |
800 |
2100 |
1800 |
120/160 |
|
DF-400 |
400 |
900 |
2100 |
1800 |
200 |
|
DF-500 |
500 |
1000 |
2100 |
1800 |
250 |

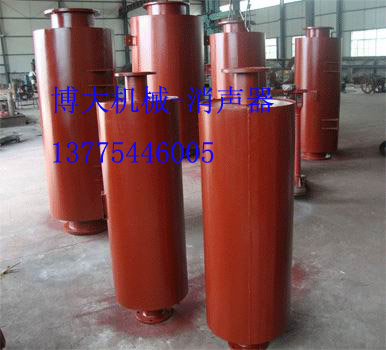

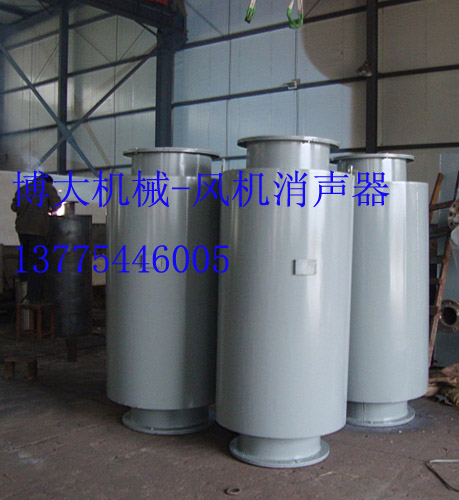

轴流风机消声器
一:概 述
轴流风机消声器主要用于降低轴流风机噪声，一般为圆形结构，分单空腔结构和双空腔结构。ZFD单空腔型消声量为15-20dB(A)，
ZFS双空腔型消声量为20-25dB(A)。断面尺寸全部根据全国通用标准风管制作。微穿孔板采用不锈钢板或铝合金板。
二:规格型号
|
型号 |
法 兰 内 径
d（mm） |
外 形 尺 寸 D（mm） |
安装长度
L1（mm） |
风 量
m3/h |
|
ZFD |
ZFS |
|
ZF-100 |
100 |
300 |
400 |
350 |
220 |
|
ZF-150 |
150 |
350 |
450 |
350 |
540 |
|
ZF-200 |
200 |
400 |
500 |
400 |
890 |
|
ZF-250 |
250 |
450 |
550 |
400 |
1600 |
|
ZF-300 |
300 |
540 |
640 |
450 |
2650 |
|
ZF-350 |
350 |
620 |
720 |
500 |
3280 |
|
ZF-400 |
400 |
700 |
800 |
500 |
4590 |
|
ZF-450 |
450 |
750 |
850 |
550 |
6050 |
|
ZF-500 |
500 |
820 |
920 |
630 |
7820 |
|
ZF-550 |
550 |
870 |
970 |
650 |
9000 |
|
ZF-600 |
600 |
1000 |
1100 |
800 |
10100 |
|
ZF-650 |
650 |
1080 |
1180 |
850 |
12000 |
|
ZF-700 |
700 |
1140 |
1240 |
950 |
14520 |
|
ZF-750 |
750 |
1190 |
1290 |
1000 |
16500 |
|
ZF-800 |
800 |
1240 |
1340 |
1100 |
17400 |
|
ZF-850 |
850 |
1290 |
1390 |
1200 |
19800 |
|
ZF-900 |
900 |
1400 |
1500 |
1300 |
21240 |
|
ZF-950 |
950 |
1450 |
1550 |
1350 |
24900 |
三、定货资料
因此定购风机消声器请提供下列资料：
（1）风机型号及使用场合；
（2）风机风量及风速；
（3）接管口尺寸； 注:
1、因用户热力设备的排汽对象繁多，我们可根据排汽量，蒸汽压力，温度及接管尺寸设计各种规格的消声器。
2、风机类消声器一般需综合消音治理，即安装消音器和隔音房，风机底座必须加减震垫。
|
