二、消声器原理
新型安全门消声器采用了通孔喷、阻的消声原理，其中以大孔扩容控流代替微孔穿板型，在结构上首先保证安全门排汽必须顺畅的原理，多层次穿孔吸声，并结合了阻性消声原理，让蒸汽声波进入多孔吸声材料中的无
数小孔内，激发多孔材料分子震动，使声能为了克服摩擦阻力和粘滞力而变成热能，即达到了理想的消声效果，更保证了蒸汽顺利排除。
三、消声器定购选型
在订购消声器时须提供下列资料：
（1）安全阀排汽量多少(T/h)、启跳压力、温度。
（2）排汽管外径、壁厚；

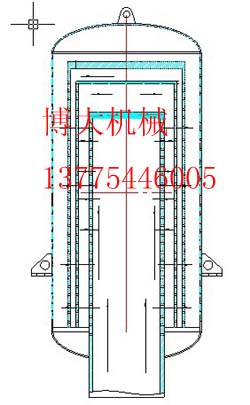

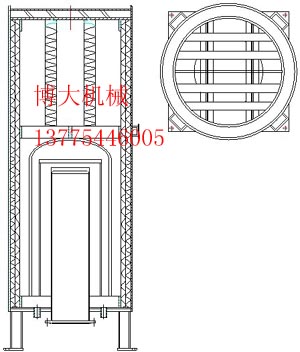

（3）结构可选定小孔式或抗喷阻复合型。一般用户选购复合型消声器，消声效果好，材质内部为不锈钢，壳体材料为碳钢；接管可选取焊接或法兰对接；支腿可选取腿式或耳式结构；
四、规格型号
型号举例说明如:AD-205/1.61-15
A--安全阀消声器 D--排汽压力 205--蒸汽温度 1.61--安全阀启跳压力 15-排汽量
|
规矩型号
|
使用位置 |
压力(Mpa) |
温度(℃)
|
排量(t/h) |
参考管径(mm) |
|
AD-205/1.61-15 |
汽包 |
低压
0.5-2.5 |
≤400 |
15 |
89 |
|
AD-185/1.02-20 |
20 |
108 |
|
AD-230/0.8-6
|
过热器 |
6 |
76 |
|
AD-350/1.45-15
|
15 |
108 |
|
AD-223/0.49-61
|
背压机 |
61
|
426 |
|
AZh-261/4.71-10 |
汽包 |
中压
3.82
(12-25MW)
|
450 |
10 |
76 |
|
AZh-267/5.10-25 |
25 |
108 |
|
AZh-450/4.12-7
|
过热器 |
7
|
76 |
|
AD-450/4.53-40
|
40
|
108 |
|
AG-325/12.00-100 |
汽包 |
高压
9.81
(25-100MW)
|
540 |
100 |
159
|
|
AG-324/11.76-110 |
110
|
273 |
|
AG-540/10.70-75
|
过热器 |
75
|
159
|
|
AG-540/10.30-85
|
85
|
219 |
|
ACh-344/15.20-188 |
汽包 |
超高压
13.73
(125MW)
|
540 |
188 |
325 |
|
ACh-540/14.80-210 |
过热器 |
210 |
325 |
|
ACh-540/13.73-65
|
PCV阀(ERV) |
65 |
325
|
|
ACh-540/2.68-90
|
再热器出口 |
90 |
377 |
|
ACh-324/2.88-117
|
再热器入口 |
117
|
426 |
|
ACh-360/16.00-180 |
汽包 |
超高压
13.73
(200MW)
|
180 |
219 |
|
ACh-540/14.85-177 |
过热器 |
180 |
273 |
|
ACh-540/13.78-100
|
PCV阀(ERV) |
100
|
325
|
|
ACh-540/2.60-100
|
再热器出口 |
100
|
325
|
|
ACh-323/3.41-100
|
再热器入口 |
100
|
377
|
|
AY-366/20.34-269 |
汽包 |
压临界压力
18.30
(300MW)
|
541 |
269 |
377
|
|
AY-540/19.13-132 |
过热器 |
132
|
377 |
|
AY-540/19.07-125
|
PCV阀(ERV) |
125
|
377
|
|
AY-540/4.55-175
|
再热器出口 |
175
|
426
|
|
AY-324/4.60-207
|
再热器入口 |
207
|
426
|
|
AY-366/20.34-269 |
汽包 |
压临界压力
18. 08
(600MW)
|
541 |
274 |
426
|
|
AY-540/19.13-132 |
过热器 |
179 |
377 |
|
AY-540/19.07-125
|
PCV阀(ERV) |
119
|
325
|
|
AY-540/4.55-175
|
再热器出口 |
198 |
426
|
|
AY-324/4.60-207
|
再热器入口 |
249
|
530
|
注:因用户热力设备的排汽对象繁多,我
们可根据排汽量,蒸汽压力,温度及接管尺寸设计各种规格的消声器。

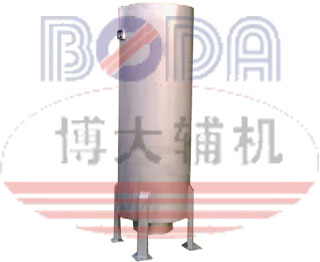

博大友情提醒：我公司图片为车间内消声器生产现场，盗用与此相同者为假冒无生产能力厂家，请考察定购，以免你遭受损失
